降低电容器组的涌流倍数和涌流频率，便于选择配套设备和保护电容器。根据国家标准要求应将涌流限制在电容器额定电流的10倍以下，为了不发生谐波放大(谐波牵引)，要求串联电抗器的伏安特性尽量为线性。网络谐波较小时，采用限制涌流的电抗器;电抗率在0.1%-1%左右即:可将涌流限制在额定电流的10倍以下，以减少电抗器的有功损耗，而且电抗器的体积小、占地面积小、便于安装在电容器柜内。采用这种电抗器是即经济，又节能。串联滤波电抗器，电抗器阻抗与电容器容抗全调谐后，组成某次谐波的交流滤波器。滤去某次高次谐波，而降低母线上该次谐波的电压值，使线路上不存在高次谐波电流，提高电网的电压质量。

滤波电抗器的调谐度:

XL=ωL=1/n2XC=AXC

式中A-调谐度(%)

XL-电抗值(Ω)

XC-容抗值(Ω)

n-谐波次数

L-电感值(μH)

ω----314

按上述调谐度配置电抗器，可满足滤除各次谐波。

抑制谐波的电抗器，先决条件是需要清楚电网的谐波情况，查清周围用电户有无大型整流设备、电弧、炼钢等能产生谐波的设备，有无性能不良好的高压变压器及高压电机，尽可能实测一下电网谐波的实际量值，再根据实际谐波量来配置适当的电抗器。空芯电抗器运行无噪声，线性度好，损耗小。

标准规定空芯电抗器容量在100KVAR以下时，每伏安损耗不大于0.03W。

由于设置了串联电抗器，减少了系统向并联电容器装置或电容器装置向系统提供短路电流值。

可减少电容器组向故障电容器组的放电电流，保护电力电容器。

可减少电容器组的涌流，有利于接触器灭弧，降低操作过电压的幅值。

减小了由于操作并联电容器组引起的过电压幅值，有利于电网的过电压保护。

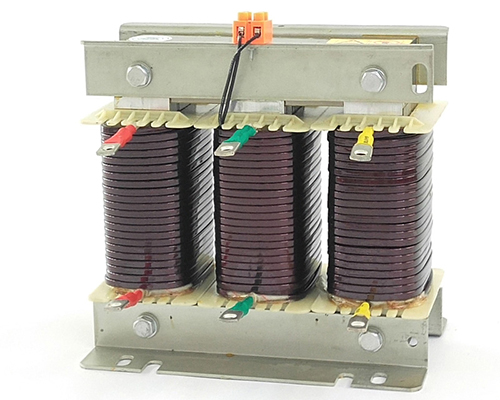

产品说明

       串联电抗器，里面通过的是交流电，它的作用是与功率因数补偿电容器串联，对稳态性谐波(5、7、11、13次)构成串联谐振。通常有电抗率4.5~6(%)电抗器，对5次谐波通常电抗率为6%属于高感值Satons电抗器，对3次谐波通常电抗率为12~13(%)，对2次谐波通常电抗率为26~27(%)属甚高感值电抗器。

安全、难燃防火、环保无污染，可直接安装在负荷中心。采用进口环氧树脂，产品具有机械强度高，抗短路能力强，局部放电量低，可靠性高。损耗小、噪音低，免维护、安装简便、节能效果明显。防潮性能好，能在高湿度如在热带地区和其他恶劣环境中运行。

绝缘结构:干式电抗器

有无铁心:铁心式电抗器

绕组型式:铝箔绕

用 途:串联电抗器

额定电流:10~1000(A)

系统额定电压:0.4(KV

1.铁芯：(1)铁芯的材料选用矿物氧化物涂覆的优质冷轧硅钢片;(2)铁芯柱采用环氧树脂真空浇注，使铁饼间气隙被环氧树脂封闭在铁芯柱表面形成一层树脂层，有效地减少了铁芯饼之间的震动，从而降低噪音，同时增强了铁芯与线圈的绝缘强度; (3)铁芯表面封涂F级环氧树脂采取防腐措施，避免锈蚀。

2.线圈：(1)线圈为环氧树脂真空浇注线圈。线圈内外设环氧玻璃网格布增强，高压串联电抗器采用F级环氧浇注体系在真空状态下进行浇注。该线圈不但绝缘性能好，而且机械强度高，能耐收到电流冲击和冷却冲击而不开裂; (2)环氧浇注线圈不吸水，防潮性好，局部放电量低，可在恶略环境条件下安全运行。
