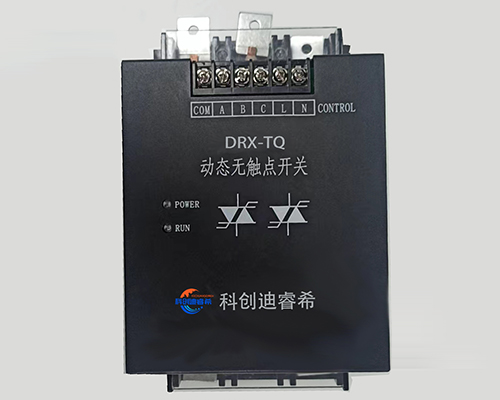

晶闸管投切电容器是利用晶闸管作为无触点开关的无功补偿装置,它根据晶闸管具有准确的过程,迅速并平稳的切割电容器,与机械投切电容器相比,晶闸管具有操作寿命长,开、关无触点,抗机械应力能力强和动态开关特性优越等优点。晶闸管的投切时刻可以准确控制,能迅速的将电容器接入电网,有力的减少了投切时的冲击电流的优点。
晶闸管投切电容器按电压等级划分为:低压补偿方式和高压补偿方式。低压补偿方式适用于1 kV及以下电压的补偿,高压补偿方式(即补偿系统直接接入电网进行高压补偿)则对6~35 kV电压进行补偿。
晶闸管投切电容器按应用范围划分为:负荷补偿方式和集中补偿方式。负补偿方式是直接对某一负荷进行针对性动态补偿以消除对电网的无功冲击,集中补偿方式是对电网供电采取系统的补偿,以解决整个电网无功功率波动的问题。
目前,晶闸管投切电容器只有两个工作状态:投入和切除状态。在投入状态下,双向晶闸管导通,电容器并入线路中,向系统发出容性无功功率;切除状态下,双向晶闸管(或反向并联晶闸管)阻断,晶闸管投切电容器的支路并不起到任何作用,不输出无功功率。主电路设计除了满足分级快速补偿要求外,还应考虑限制并联电容器组的合闸涌流和抑制高次谐波等问题。晶闸管投切电容器的关键技术是如何保证电流无冲击,常见的接线方式有两种:晶闸管与二极管反并联接线方式和晶闸管反并联接线方式。
在晶闸管投切电容器系统中,晶闸管反并联方式是促使两个晶闸管轮流触发,接通和断开补偿回路。晶闸管反并联方式的可靠性非常高,即使是某项损坏了一个晶闸管,也不会导致电容器投入失效或错误。晶闸管和二极管反并联方式与晶闸管反并联方式相比之下,速率较差,但经济且操作简便。晶闸管阀能承受的反相电压对于晶闸管反并联方式是将电容器上的残压放掉时的电源电压的峰值,晶闸管和二极管反并联方式是电源电压峰值的2倍。
晶闸管投切电容器系统中,为了限制因晶闸管误触发或事故情况下引起的合闸涌流,主电路中须安装串联电抗器,以抑制高次谐波和限制短路电流。而串联电抗器后,电容器端的电压会升高,所以额定电压应选择电容器高于电网的。电抗器的类型有空芯电抗器和铁芯电抗器两种,其中,而铁芯电抗器限流效果较差,但造价低,空芯电抗器的限流效果很好,但造价也很高。所以选择时,应通过经济、技术等方面比较来确定。
晶闸管投切电容器主回路接线方式根据晶闸管阀和电容器的连接可分为三相控制的三角形接法、星形接法和其他组合接法。其中三角形与星形的组合接法既综合了前两种接法的优势,也可提升补偿装置的运行质量,因此更为常用。
根据电容器电压不能突变的特性,晶闸管投切电容器系统投切当电网电压和电容器残压相差较大的时候,则很容易产生冲击电流。当冲击电流与正常稳定电流之比小于1.7倍时,可以认为冲击电流对晶闸管和电容器的使用无影响。投切停止后,电容器上有电网峰值电压,晶闸管在电网电压和电容器直流电压的双重作用下,存在过零电压,过零点触发晶闸管是理想状态,不会产生冲击电流。
晶闸管投切电容器的检测系统用于检测电网与负载系统的相关变量,包括相位采样部分、电压与电流有效值测算部分、待补无功量与无功功率计算部分等。目前比较先进的技术则是利用微机同步相位控制技术和自适应晶闸管触发技术进行检测。当检测到电容器两端电压与电网电压大小等同,极值一样时,瞬时投入电容器,电流过零时晶闸管会自然断开,无需对电容器预先充电,也无需加装限流电抗器及专门的放电电阻,则可随时实现无投切电容器。
